Клиновидная опора              Заказать

1. Особенности
Конструктивный элемент, в котором массивная внутренняя v- образная деталь и металлическая пластина основание соединены слоем эластомера, нанесенного способом вулканизации с обеих сторон.

2. Материал
Стандартная конструкция: натуральный каучук (NR)
Твердость: от 40 до 60 по Шору А
Обозначение: 40/50/60 NR 39

3. Применение
Опорные узлы агрегатов, двигателей, компрессоров, насосов. Используются в промышленности в области сельскохозяйственных и строительных машин.

4. Область применения
Клиновидные опоры прекрасно подходят как опорные узлы агрегатов и навесного оборудования для машин – будь то строительные машины, специальные машины и т.д. Конструктивный верхний упор в значительной степени исключает растягивающие напряжения, оказывающие неблагоприятное воздействие на резину. Он работает в качестве ограничителя пути по оси z. Резиновая подушка,
расположенная на внутренней части (внизу) блокирует жесткий металлический удар при превышении нагрузки.

5. Монтаж
Клиновидные опоры гасят, в частности, колебания по осям z и x, например, при подвешивании двигателя, и одновременно воспринимают горизонтальные нагрузки по оси y (силы торможения). Они гарантируют надежность опоры, хотя, несмотря на достаточную изоляцию от механического шума деталь хорошо фиксирована в горизонтальном направлении. Клиновидная опора изготавливается из эластичных, защищенных от старения, температурных воздействий и озона композиций натурального каучука. За счет особого контура обеспечивается сжимающая и тангенциальная нагрузка, гарантирующая большой срок службы изделий.

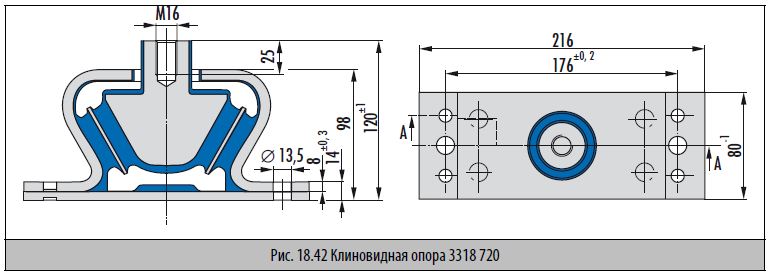

6.Пример исполнения клиновидной опоры
