1. Особенности
Приборная опора 39 18 022 состоит из опорной шайбы и внутренней втулки, которые завулканизированы вместе с эластомерным корпусом. Приборная опора 39 18 023 состоит из опорной шайбы из нержавеющей стали (Niro) и симметричного эластомерного корпуса вращения, при этом они вместе не завулканизированы. Изолируемая конструкция крепится к эластомерному корпусу.
2. Материал
Стандартная конструкция: натуральный каучук (NR)
Твердость: от 40 до 60 по Шору А
Обозначение: 40/50/60 NR 11
Особая конструкция: другие эластомеры или твердости
[i] по заказу
3. Область применения
Изоляция от колебаний электронных компонентов, измерительных приборов и прецизионной механической аппаратуры; защита чувствительных приборов от внешних ударов при мобильном применении, а также от звука, распространяющегося в твердых телах
4. Область применения
Опоры устроены так, что они могут выдерживать нагрузки сжатия, растяжения и сдвига.
5. Монтаж
Прессовая посадка.

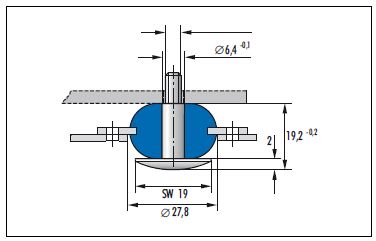

6. Пример монтажа

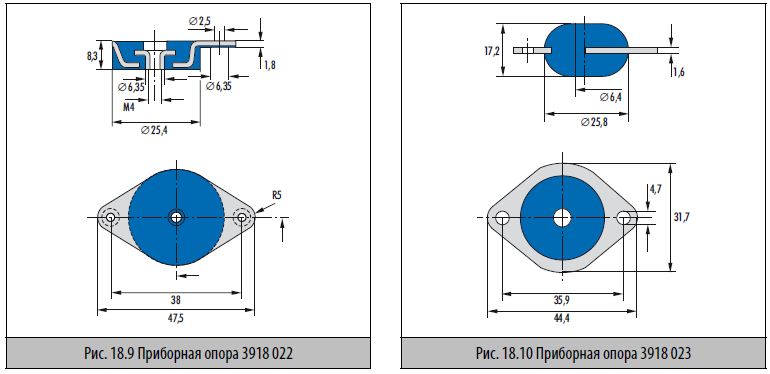

6. Примеры конструкций приборных опор
|
