Merkel манжета NAPN              Заказать

1. Особенности
• Компактная манжета с асимметричным профилем и специальной пневмоуплотняющей кромкой на динамической рабочей кромке.
• Асимметричный профиль с более длинной и более толстой статически уплотняющей кромкой гарантирует надежную посадку в основание канавки.
• Специальная пневмоуплотняющая кромка обеспечивает очень хорошее уплотнение с низким трением и сохранением необходимой смазывающей пленки.

2. Материал
Акрилонитрил-бутадиен-каучук с твердостью примерно от 80 по Шору A
Обозначение: 80 NBR 186349

3. Область применения
Среда: подготовленный, высушенный и очищенный от масла воздух (после сборочной смазки)
Рабочее давление: 1 МПа (10 бар)
Температура: –30 °C до +100 °C
Скорость перемещения: ≤ 1 м/с

4. Внешние поверхности
Труба цилиндра: Rmax ≤ 4 мкм, Rp/Rz < 0,5 tp (25% Rmax) = 50%–75%
Основание канавки: Rmax ≤ 10 мкм, Rp/Rz < 0,5

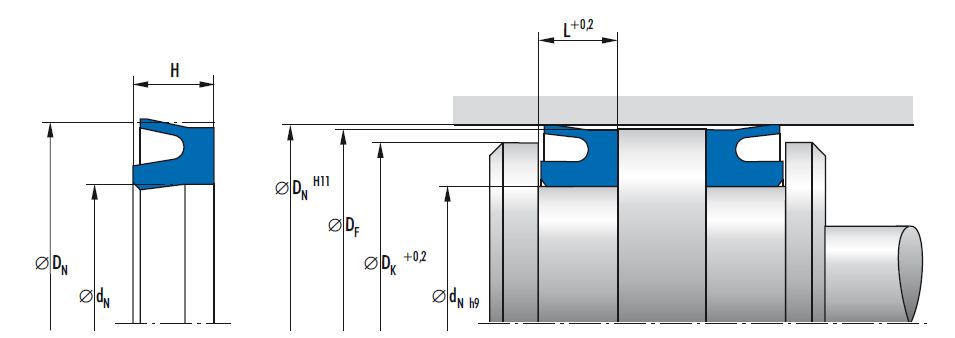

6. Пример монтажа NAPN
