Продукция / Уплотнения / Пневматические уплотнения / Поршневые уплотнения / Merkel манжета NAP 210 FKM

Merkel манжета NAP 210 FKM               Заказать

1. Особенности
• Компактная манжета с асимметричным профилем и специальной пневмоуплотняющей кромкой на динамической рабочей кромке.
• Асимметричный профиль с более длинной и более толстой статически уплотняющей кромкой гарантирует надежную посадку в основание канавки.
• Специальная пневмоуплотняющая кромка обеспечивает очень хорошее уплотнение с низким трением и сохранением необходимой смазывающей пленки.

2. Материал

Фторкаучук с твердостью примерно ок. 75 по Шору A
Обозначение: 75 FKM 99104,

3. Область применения

Среда: подготовленный, высушенный и
очищенный от масла воздух (после
сборочной смазки)
Рабочее давление: 1,2 МПa (12 бар)
Температура: –5 °C до +200 °C
Скорость перемещения: ≤ 1 м/с


4. Внешние поверхности

Труба цилиндра: Rmax ≤ 4 мкм, Rp/Rz < 0,5 tp (25% Rmax) = 50%–75%
Основание канавки: Rmax ≤ 10 мкм, Rp/Rz < 0,5 tp (25% Rmax) = 50%–75%

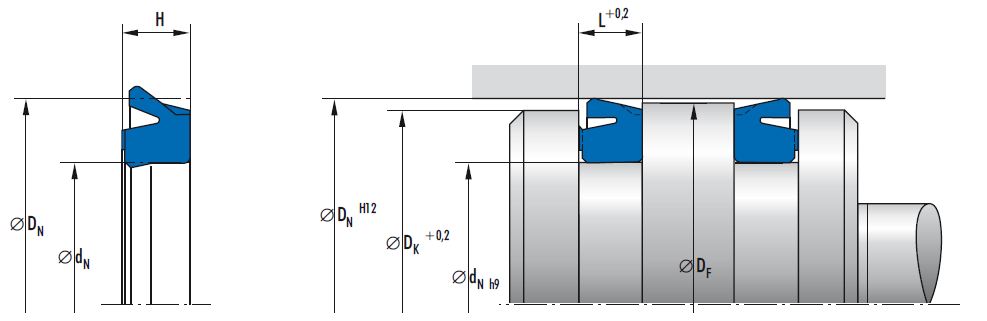

6. Пример монтажа NAP 210 FKM
