Merkel Интегральный поршень Pneuko M 310               Заказать

1. Особенности
Компактный малогабаритный пневматический поршень Pneuko M состоит из алюминиевого корпуса, направляющей ленты, магнита и уплотнителя со специальным уплотняющим выступом на рабочей кромке и встроенного буфера из высоко износостойкого полиуретана.

2. Материал
Полиуретан для больших нагрузок с твердостью примерно от 80 по Шору A
Обозначение: 80 AU 2100,

3. Преимущества
• Широкий спектр применений (для поршней короткоходных, малогабаритных, круглых и стандартных ISO цилиндров).
• Высокая долговечность.
• Малое трение покоя благодаря оптимальной геометрии рабочей кромки и дополнительному разгрузочному каналу.
• Стабильные уплотняющие свойства в широком диапазоне давлений (до 1,2 МПа).
• Без перекоса и наклона благодаря применению оптимизированной направляющей.
• Легкий алюминиевый корпус обеспечивает высокий теплоотвод.
• Простая установка на штоке.
• Статическое и динамическое уплотнение в одном узле.
• Поставляется готовым для хранения и монтажа со вставкой из металла глубокой вытяжки.
• Простая установка на место монтажа.
• Встроенный магнит для определения положения датчиком.

4. Область применения
Среда: подготовленный, высушенный и очищенный от масла воздух (после сборочной смазки)
Рабочее давление: ≤ 1,2 МПа (12 бар)
Температура: –5 °C до +150 °C
Скорость перемещения: ≤ 1 м/с

5. внешние поверхности
Труба цилиндра: Rmax ≤ 4 мкм, Rp/Rz< 0,5
tp (25% Rmax) = 50%–70%

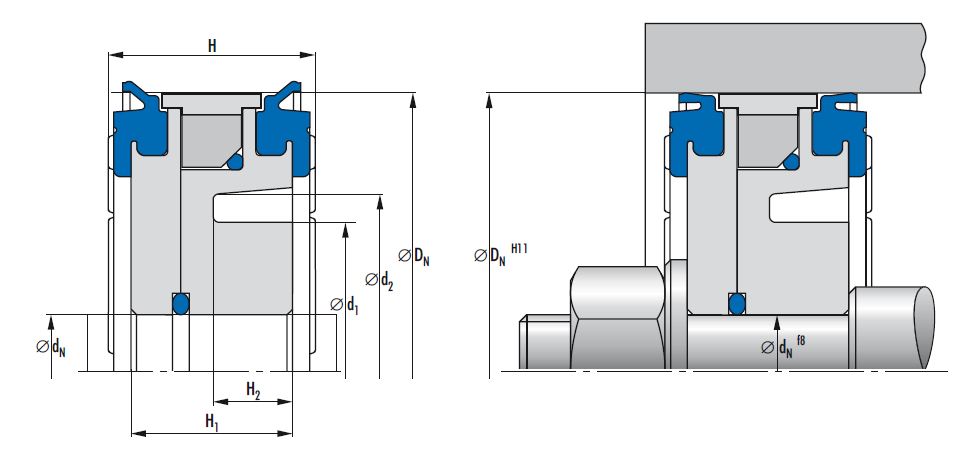

6. Пример монтажа Pneuko M 310
Поршень устанавливается на поршневом штоке и закрепляется прокладочными шайбами и гайкой до установки в цилиндр. Болтовое соединение зафиксировать от раскручивания.
