Merkel Интегральный поршень Pneuko G               Заказать

1. Особенности
• Интегральный поршень с корпусом из легкого металла или полиамида, установленным уплотнением и встроенной направляющей.
• Готовый к монтажу поршень двойного действия с низкой высотой конструкции.
• Простое крепление на поршневом штоке.
• Встроенное статическое уплотнение по внутреннему диаметру.

2. Материал
Акрилонитрил-бутадиен-каучук с твердостью примерно от 72 по Шору A Обозначение: 72 NBR 708,
Основа: Al (POM 20 для ∅ ≤ 25)
Направляющая: PA 4601 (POM для ∅ ≥ 25)
Стат. уплотнение: 72 NBR 872

3. Область применения
Среда: подготовленный, высушенный и очищенный от масла воздух (после сборочной смазки)
Рабочее давление: ≤ 1 МПа (10 бар)
Температура: –20 °C до +100 °C
Скорость перемещения: ≤ 1 м/с

4. внешние поверхности
Труба цилиндра: Rmax ≤ 4 мкм, Rp/Rz < 0,5
tp (25% Rmax) = 50%–75%

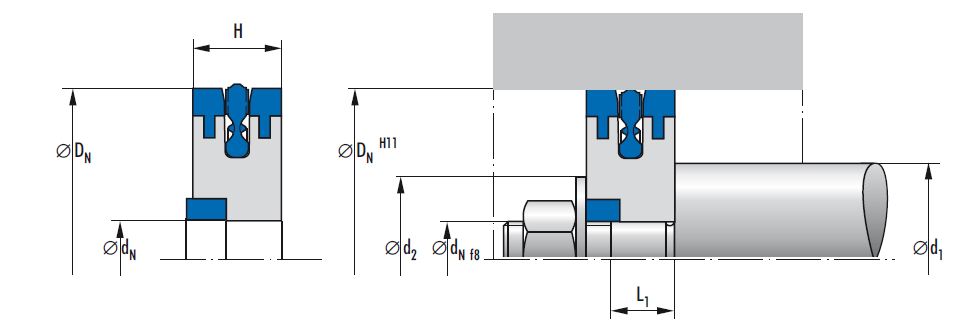

6. Пример монтажа Pneuko G
