Merkel Интегральный поршень NADUOP               Заказать

1. Особенности
• Малогабаритный интегральный поршень со стальным корпусом, к которому привулканизированы упорные буферы и рабочие кромки со специальными пневмоуплотняющими кромками
• Готовый к установке интегральный поршень двойного действия с встроенной направляющей
• Привулканизированный буфер для демпфирования поршня в крайних положениях
• Радиальные разгрузочные каналы на торцевой поверхности для безопасности при напоре давления в крайних положениях.

2. Материал
Акрилонитрил-бутадиен-каучук с твердостью примерно от 72 по Шору A
Обозначение: 72 NBR 708,
Металл. корпус: MuSt по DIN 1624

3. Область применения
Среда: подготовленный, высушенный и очищенный от масла воздух (после сборочной смазки)
Рабочее давление: ≤ 1 МПа (10 бар)
Температура: –20 °C до +100 °C
Скорость перемещения: ≤ 1 м/с

4. внешние поверхности
Труба цилиндра: Rmax ≤ 4 мкм, Rp/Rz< 0,5
tp (25% Rmax) = 50%–75%

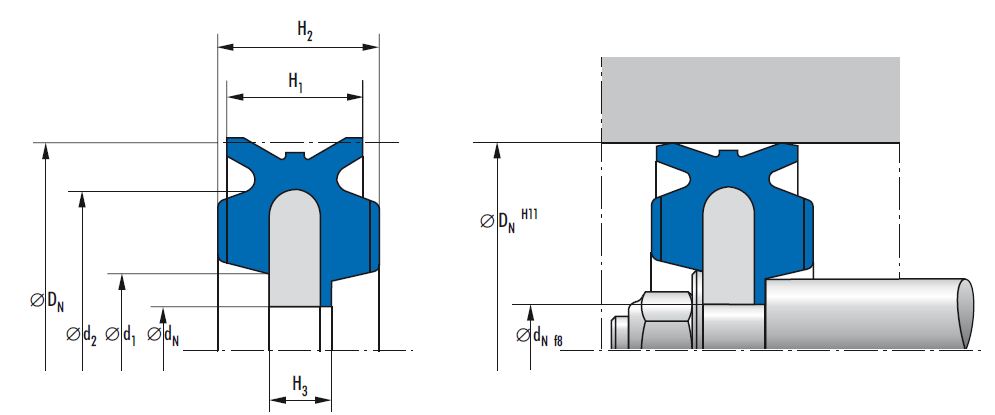

6. Пример монтажа NADUOP
Поршень устанавливается на поршневом штоке и закрепляется прокладочными шайбами и гайкой до установки в цилиндр. Болтовое соединение зафиксировать от раскручивания.
