Merkel комбинированный элемент NIPSL SF               Заказать

1. Особенности
•Комбинированный элемент уплотнение-грязесъемник без металлоармирования со специальной пневмоуплотняющей кромкой для малых цилиндров.
• Комбинированное уплотнение, требующее минимального пространства, манжета и грязесъемник объединены в один элемент.
• Специальная пневмоуплотняющая кромка обеспечивает очень хорошее уплотнение с низким трением и сохранением необходимой смазывающей пленки.

2. Материал
Акрилонитрил-бутадиен-каучук с твердостью примерно
от 90 по Шору A
Обозначение: 90 NBR 108,

3. Область применения
Среда: подготовленный, высушенный и очищенный от масла воздух (после сборочной смазки)
Рабочее давление: ≤ 1,0 МПа (10 бар)
Температура: –20 °C до +100 °C
Скорость перемещения: ≤ 1 м/с

4. внешние поверхности
Шток: Rmax ≤ 4 мкм, Rp/Rz < 0,5
tp (25% Rmax) = 50%–75%
Основание канавки: Rmax ≤ 10 мкм, Rp/Rz < 0,5

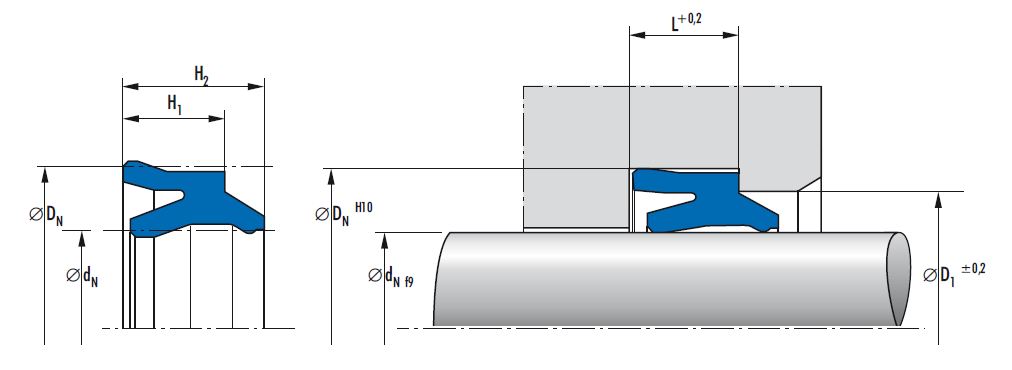

6. Пример монтажа NIPSL SF
Комбиэлемент уплотнение-грязесъемник для малых цилиндров может быть установлен вручную в предусмотренные для него канавки до сборки штока.
