Гидравлическая опора VL Заказать
1. Особенности
Стандартные гидравлические опоры VL предназначены для монтажа во фланце. Они состоят из конической опоры (внутренняя часть, наружная часть, эластомер, прочно соединенный с обоими), шайбы осевого смещения и упорной шайбы, корпуса с фланцем, жидкости и мембраны.
2. Материал
Стандартная конструкция: натуральный каучук (NR)
Твердость: от 45 до 65 по Шору A
Обозначение: 45/55/65 NR
3. Применение
Опоры для кабин и двигателей сельскохозяйственных и строительных машин, напольных транспортных среств, машин лесного комплекса, коммунальных машин, судов, а также опоры навесных агрегатов, насосов и компрессоров. Другие сферы применения: опорные узлы машин и технологических установок/агрегатов со сложными явлениями резонанса.
4. Область применения
Для гидравлических опор VL может быть предусмотрен температурный диапазон эластомера от –25 °C до 50 °C, кратковременно до 70 °C . Следует избегать экранирования, которое может привести к аккумуляции тепла. Гидравлические опоры VL, вследствие особенностей конструкции несущей пружины, имеют низкую вертикальную жесткость; поэтому частота собственных колебаний низкая (прим. 6–9 Гц). В зависимости от твердости по Шору несущей пружины (45–65 по Шору A) при упругой деформации 5 мм возможна грузоподъемность 150–420 кг. Например, при упругой вертикальной деформации рабочей точки, составляющей 5 мм, может осуществляться подрессоривание переменных нагрузок на 3- 5 мм. Следует избегать переменных нагрузок за предами области поддрессоривания. К гидравлическим опорам VL могут прикладываться осевые, радиальные, карданные и комбинированные нагрузки; при этом предпочтение следует отдавать статической нагрузке опоры в осевом направлении. Рекомендуемый угол максимального наклона груза к продольной оси опоры составляет 15°.
5. Монтаж
Стакан погружается в посадочное отверстие рамы. Под опорой должно быть обеспечено свободное пространство 30 мм. Фланец крепления (140 x 140 мм) служит для крепления элементов опоры (подшипника) на раме или фундаменте. Опорная поверхность должна быть большой. Для крепления предусмотрены 4 сквозных отверстия под резьбу M12. Поддерживаемая масса закрепляется через глухое резьбовое отверстие M16x25 во внутренней части конической пружины.

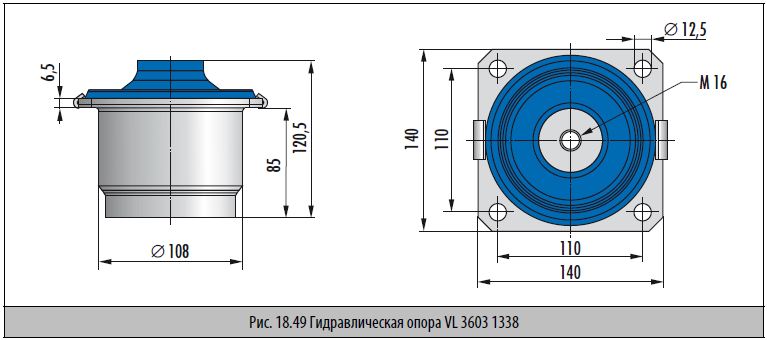

6. Пример конструкции гидравлической опоры VL
|
