Продукция / Уплотнения / Технологии виброизоляции / Сайлентблоки

Сайлентблоки               Заказать

1. Исполнение
Конструкционные элементы, у которых внутренняя и внешняя прецизионные металлические втулки прочно связаны завулканизированным эластомерным слоем.

2. Материал

Стандартная конструкция: натуральный каучук (NR) Твердость: 40, или 60 по Шору A
Особые конструкции: другие эластомеры или твердости: [i] запросу.

3. Область применения

Широчайший спектр применения в технике виброизоляции

4. Область применения

Цилиндрические сайлентблоки гасят радиальные и осевые колебания. Они воспринимают осевое вращательное движение и радиальные отклонения карданного шарнира. В таблице размеров, наряду с размерами, также приводятся максимальные значения для статической нагрузки. Для применения с динамическими нагрузками значения sa, sr и ϕ должны быть сокращены примерно на 50%. В случае карданных механизмов следить за тем, чтобы между втулками был запрессован слой эластомера на 1/6 ширины резинового слоя.
Рабочая температура
Эластомер (NR): до +70 °C, кратковременно до +90 °C
Устойчивость при низких температурах: до –45 °C

5. Монтаж

Сайлентблоки закрепляются прессовой или зажимной посадкой. Допуски для отверстий для прессовой посадки H8, для болтов – z8.

6. Монтаж

При монтаже принимать во внимание, что усилия соединений не передаются через эластомер. Чтобы обеспечить надежный монтаж, отверстие должно иметь чистую от заусенцев фаску ок. 15°.

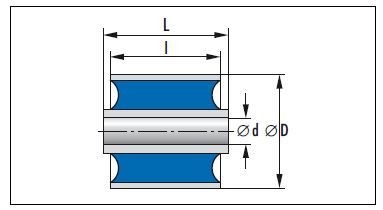

7. Пример конструкции сайлентблока
