Продукция / Уплотнения / Пневматические уплотнения / Направляющие / Merkel направляющее кольцо EKF

Merkel направляющее кольцо EKF            Заказать

1. Особенности
Разрезное, неметаллическое направляющее кольцо поршня.

2. Материал

Материал: Наполненный полиамид
Обозначение: PA 4112.

3. Свойства

Неметаллический направляющий элемент поршня.


4. Область применения

Скорость перемещения: 1 м/с
Допустимая нагрузка: ≤25 Н/мм2 при 20 °C ≤15 Н/мм2 при 100 °C
(допус. удельн. давление на поверхность*)
Среда/Температура PA 4201
Гидромасла HL, HLP –30 °C до +100 °С
Жидкости HFA, HFB +5 °C до +50 °C
Жидкости HFC –30 °C до +50 °С
Жидкости HFD -
Вода +5 °C до +50 °C
HETG (рапсовое масло) –30 °C до +60 °С
HEES (синт. эфир) –30 °C до +80 °С
HEPG (гликоль) –30 °C до +50 °С
Минеральные консист. смазки –30 °C до +100 °C

4. Качество поверхностей

Глубина
шероховатости
Rмакс Ra
Контртело ≤2,5 мкм 0,05–0,3 мкм
Ширина канавки ≤10 мкм ≤2 мкм
Стенки канавки ≤15 мкм ≤3 мкм

5 Рекомендации по допускам
D dF dF1
H8 h8 h9

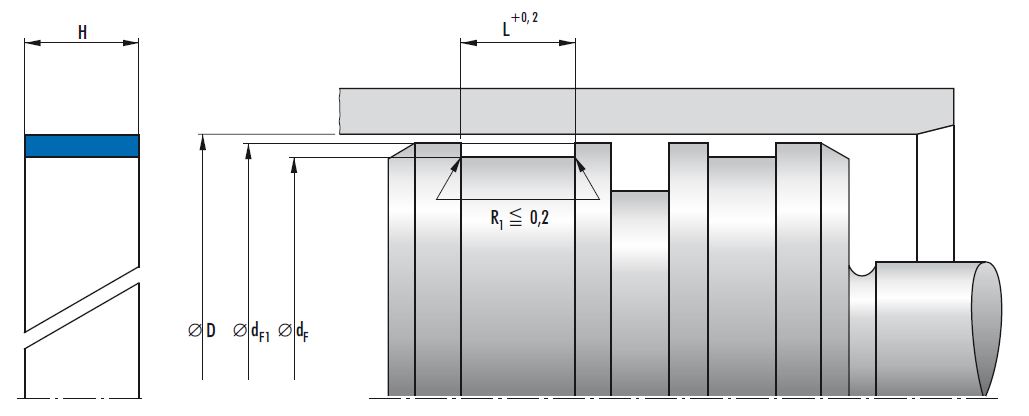

5.2 Пример монтажа EKF
